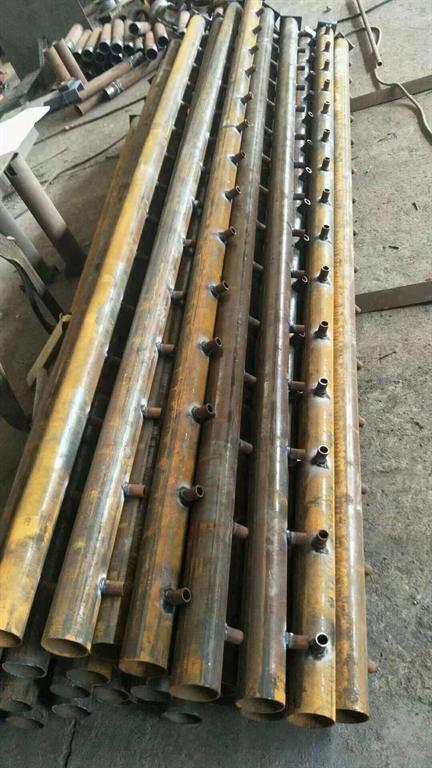

除尘喷吹管

来源:泊头汇友除尘 发布时间:2018/11/24 8:53:43
喷吹管距脉冲除尘器袋口的距离是设计脉冲的重要尺寸,它与喷吹管结构、滤袋大小、粉尘性质等诸多因素有关,所以在设计脉冲除尘器喷吹管时应予重视。
选择喷吹管时,其直径与脉冲阀出气管的管径相当,由于无须耐压要求,一般都选择薄壁焊管;喷吹管的长度取决于脉冲阀能喷吹的滤袋数、滤袋的直径和滤袋的中心距;喷吹管的壁厚取决于管的长度和材质,选用时要保证喷吹管不会因自重而弯曲即可,如3″淹没式脉冲阀所选用的喷吹管一般采用焊接钢管外径为∮89,壁厚≤4mm。
设计时应考虑以下几点:
1)根据滤袋数量确定喷吹管长度。
2)喷吹管的壁厚应根据其长度和材质(硬度)确定,保证不会由于自重而弯曲变形。
3)高效率清灰系统喷吹管上安装超音速引流喷嘴,防止喷吹气流的偏中心现象发生。
4)如果不安装引流喷嘴,只在喷吹孔下焊接一节短管,不能克服喷吹气流的偏中心现象,而且会由于超音速喷吹气流与管道之间的摩擦而产生阻力。
5)为了保证脉冲气流量进入个滤袋和一个滤袋的差别在±10%以内,同一条喷吹管上的孔径可能会不同。一般是远离气包的喷吹管孔比靠近气包的喷吹孔径小一些。喷吹孔直径将是确定脉冲喷吹系统的清灰压力和气体流量的主要参数。
6)根据气包压力、脉冲阀阻力、喷吹管尺寸、喷吹孔数量等因素,超音速脉冲气流的膨胀角度一般是20。左右。必须结合滤袋口径,根据设计师的经验和实验数值,确定喷吹管距花板的距离,保证喷吹气流可以覆盖整条滤袋长度。
7)诱导器。诱导器有两类,一类是装在滤袋口的文氏管,另一类是装在喷吹管上的诱导器。前者已用多年,因阻力偏大,已较少采用;后者近年来开发很快,其优点是可以弥补压缩空气气源压力不足或压力不稳定。另外,中冶建筑研究总院研发的具有引射功能的强力喷吹装置,已在大型脉冲除尘器推广应用,对提升清灰效果,降低滤袋阻力,延长滤袋使用寿命,具有重要意义。
